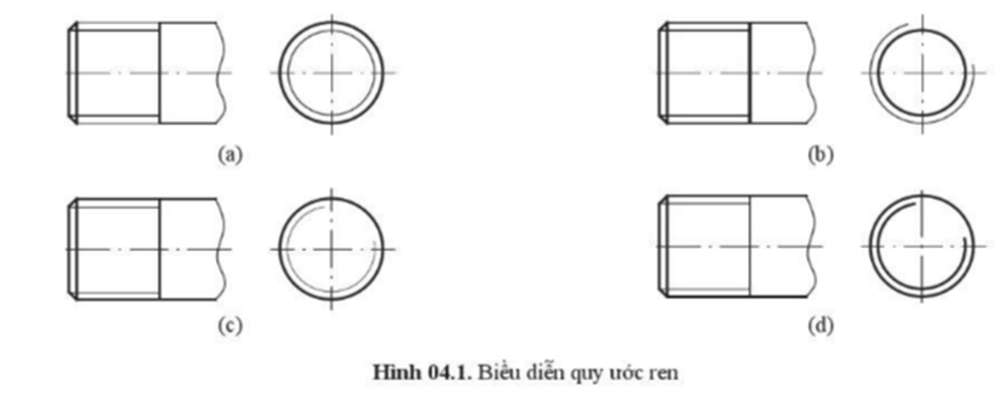

Câu hỏi 1 trang 93 Công nghệ 10: Cho hình chiếu đứng và hình chiếu cạnh của ren trục. Hãy chỉ ra hình biểu diễn ren đúng và giải thích các hình khác sai ở điểm nào?
Lời giải:
- Hình biểu diễn ren đúng : hình c
- Các hình khác sai ở điểm:
+ Hình a: Đường chân ren phải vẽ bằng nét liền mảnh, vòng tròn chân ren phải hở 1/4 cung tròn về phía bên phải.
+ Hình b: Đường chân ren phải vẽ bằng nét liền mảnh và hở 1/4 cung tròn về phía bên phải; đường đỉnh ren phải vẽ bằng nét liền đậm khép kín; đường giới hạn ren phải vẽ bằng nét liền đậm có độ dày bằng đường đỉnh ren.
+ Hình d: Đường đỉnh ren phải vẽ bằng nét liền đậm đều màu nhau; đường giới hạn ren phải vẽ bằng nét liền đậm có độ dày bằng đường đỉnh ren; đường chân ren phải vẽ bằng nét liền mảnh.
