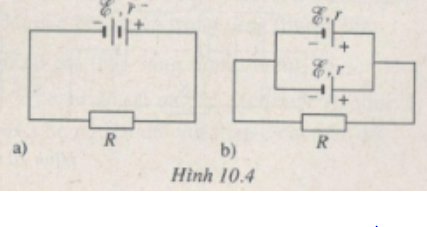

Bài 10.7 trang 28 Sách bài tập Vật Lí 11: Hai nguồn điện có cùng suất điện động E và điện trở trong r được mắc thành bộ nguồn và được mắc với điện trở R = 11 Ω như sơ đồ Hình 10.4.

Trong trường hợp Hình 10.4a thì dòng điện chạy qua R có cường độ I₁ = 0,4 A ; còn trong trường hợp Hình 10.4b thì dòng điện chạy qua R có cường độ I₂ = 0,25 A.

Tính suất điện động E và điện trở trong r.

Lời giải:

Với sơ đồ mạch điện Hình 10.4a, hai nguồn được mắc nối tiếp và ta có :

U₁ = I₁R = 2E – 2I₁r.

Thay các giá trị bằng số ta đi tới phương trình :

2,2 = E - 0,4r (1)

Với sơ đồ mạch điện Hình 10.4b, hai nguồn được mắc song song và ta có :

U₂ = I₂R = E - 1/2 Ir.

Thay các giá trị bằng số ta đi tới phương trình :

2,75 = E - 0,125r (2)

Giải hệ hai phương trình (1) và (2) ta được các giá trị cần tìm là :

E - 3 V và r = 2 Ω
