Đặt điện áp xoay chiều vào hai đầu đoạn mạch RLC mắc nối tiếp. Biết R = 10Ω

Bài tập cuối chương III

Bài III.18 trang 52 Sách bài tập Vật Lí 12: Đặt điện áp xoay chiều vào hai đầu đoạn mạch RLC mắc nối tiếp. Biết R = 10Ω, cuộn cảm thuần có L = 1/10π (H), tụ điện có C = 10^-3/2π (F) và điện áp giữa hai đầu cuộn cảm thuần là u_L = 20√2cos(100πt + π/2) (V). Tìm biểu thức điện áp giữa hai đầu đoạn mạch.

Lời giải:

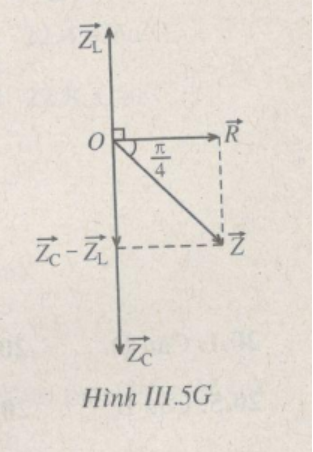

Xem giản đồ Fre-nen (H.III.5G)

Z_L = ωL = 100π.1/10π = 100Ω

Z_C = 1/ωC = 20Ω

U = U_L√2 = 20√2

⇒ u = 40cos(100πt - π/4)
